Einbau einer LED Innenbeleuchtung von Jorns Zugbeleuchtung in den Roco VT 11.5
29.03.05

im "www" entdeckte ich die Einheit aus 7 Platinen für den Roco VT 11.5 hergestellt von Jürgen Jorns.
Praktisch für eine gleichmäßige Ausleuchtung im Zug ist daran, dass die LED auf den Platinen genau passend zu den
einzelnen Wagenabteilen angeordnet sind. Zudem braucht man die Platinen einfach nur auflegen, mit Heißkleber oder
doppelseitigem Klebeband fixieren, elektrisch verdrahten und fertig ist das Ganze ...

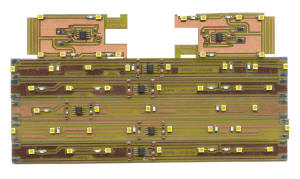

Platinensatz 8- teilig für Intercity "Südwind"

Man sollte bei seinen Überlegungen beachten, das der unmotorisierte hintere Triebkopf "VT b" von Roco ohne funktionierenden
Lichtwechsel in seiner Stirnbeleuchtung geliefert wird. Es ist lediglich eine Lampe für rotes Schlusslicht eingebaut.
Ein vernünftig funktionierender Lichtwechsel soll es aber für mich schon sein und dafür wurde ein Funktionsdecoder eingebaut.
Dieser schaltet natürlich auch die Innenbeleuchtung. In die vorhandene Glühlampenhalterung braucht die Lampe für das weiße
Licht nur eingesteckt werden ...
Nebeneffekte des zusätzlichen Decoders sind, das man zum einen nur zwei Kabel von Wagen zu Wagen legen muss und zum
anderen, das der Lokdekoder deutlich weniger belastet wird. Der Lokdekoder brauch so nur den Motor, das Frontlicht und
eventuellen Sound mit Strom versorgen. Zudem läuft der Motorwagen autark und braucht im Servicefalle nur eben abgezogen
werden.
Die Stromversorgung von Wagen zu Wagen verläuft über dafür gebohrte 5mm Löcher in den Faltenbälgen - 5 mm um genügend
Beweglichkeit zu gewährleisten. Die Löcher wurden mittig auf Höhe des angedeuteten Türgriffes festgelegt. Mit 1 mm  wurde
vorgebohrt (links) und dann auf 5 erweitert ...

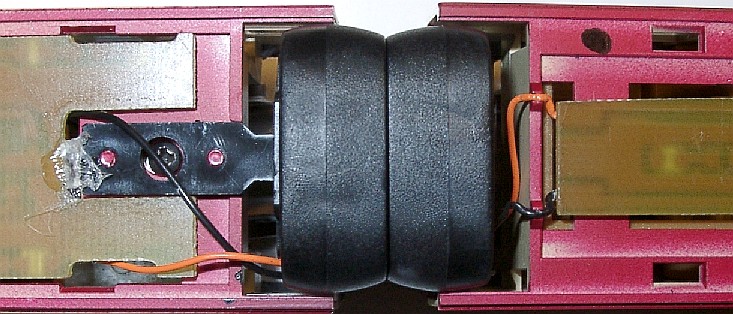

Hier sieht man die Verbindung zwischen dem unmotorisierten Triebkopf  "VT b" und dem folgenden "Aüz" Abteilwagen. In diesem
Stadium wurde auch Gelenkigkeit getestet. Die Kabel brauchen etwas Spiel = so 2 cm je Seite, sie dürfen nicht stramm
von Löt- zu Lötpunkt liegen !

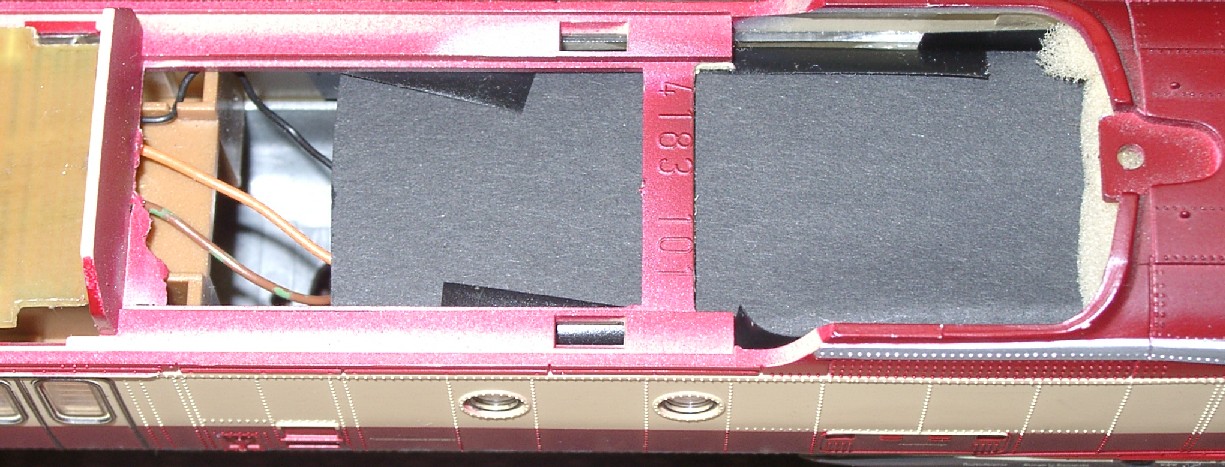

Noch ein Tipp zum "VT b": die eingebauten Glühlampen beleuchten unschöner Weise den Führerstand mit. Besonders bei der roten
sieht das nicht so toll aus. Darum wurde eine schwarze Pappe eingesetzt ...
