Der elektronische Umschalter aus Wechselstrom Roco Loks in Detailfotos :

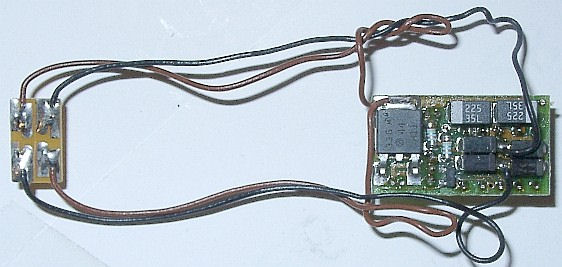

Bild 1

Bild 2

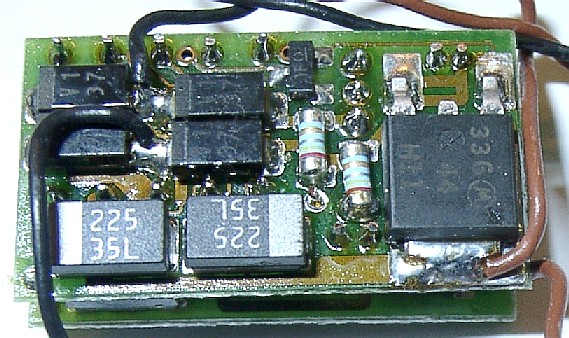

Diese Nahaufnahme zeigt sehr schön, wo die schwarzen Kabel zwischen den Dioden
und wo die beiden braunen Kabel angelötet sind.



Bild 3

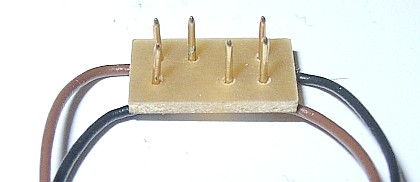

Hier noch mal der Stecker in Nahaufnahme. Die braunen Kabel
gehen diagonal gesehen je oben und unten an die zwei Stifte,
sowie die schwarzen Kabel an den einen Stift. Bild 1) oben zeigt
die andere Seite.
